替代传统光敏电阻 (CDS)，不含镉、铅等有害物质，符合欧盟 ROHS标准
自动调节背景光，如 LCD，手机，照相机，电脑摄像头等
适用于各种光控照明产品和光控玩具：如小夜灯等
峰值感光波长520nm
低功耗
高可靠性
批量一致性好，完全解决灯起动过早或一致性不好等现像
响应速度快，性能稳定，+85℃高温/65%高湿条件下老化1000H起动点不漂移
可按要求提供不同外型尺寸，方便安装于产品的任何位置
1.最大额定值（Ta=25℃）
参数名称 符号 额定值 单位 集电极-发射极电压 VCEO 2-20 V 发射极-集电极电压 VCEO 5 V 功耗 Pc 70 mW 工作温度 Topr -30~+85 ℃ 储存温度 Tstg -30~+85 ℃
2.光电特性（Ta=25℃）
参数名称 符号 测试条件 最小值 典型值 最大值 单位 光电流 IL(1) VDD=5V,EV=10LUX 40 50 60 μA IL(2) VDD=5V,EV=50LUX 250 μA IL(3) VDD=5V,EV=100LUX 450 μA 暗电流 ICEO VDD=5V,EV=0LUX 0.2 μA 感光峰值波长 λp 520 nm 感光波长范围 λd nm 集电极-发射极电压 Bvceo IC=100uA Ee=0mW/cm2 70 v 发射极-集电极电压 Bveco IE=10uA Ee=0mW/cm2 30 v 集电极发射极饱和电压 Vce(sat) IC=2mA Ee=1mW/cm2 0.4 v 响应时间 开启时间 TR VCE=5V,IC=1mA RL=10KΩ 10 μs 关闭时间 TR 15

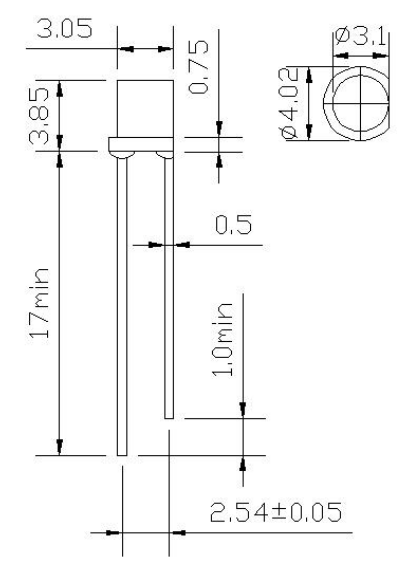

产品尺寸图
注：
长脚正极（集电极） 短脚负极（发射极）
所有尺寸为毫米（mm）, 未指定公差为：±0.15mm
胶体外观颜色以样品实物为准
胶体下凸缘宊出树脂最大为1.0mm
